自动焊锡机相关知识与介绍
概述简介
    自动焊锡机,属于焊锡焊接设备的一种,所以除了拥有机械手运动功能外,其主要还是要完成焊锡作业。所以自动焊锡机的核心部分是焊接系统。焊锡系统主要构成为自动送锡机构和发热体、温控、烙铁头。

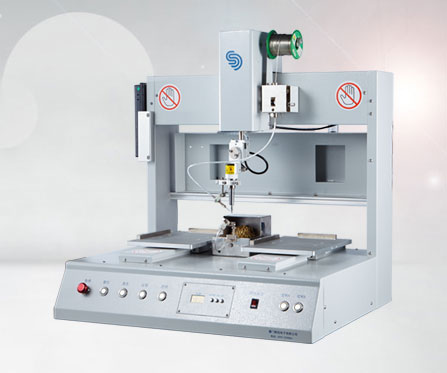

自动焊锡机
自动焊锡机概念
    全自动焊锡机三度空间全方位调节,使烙铁焊台及焊锡咀和锡线均不需经作业员之手,它完全代替了双手,手臂可以调整至您想要的任意焊接之位。自动送锡系统:只需打开开关,锡线将定速、自动的、定量的伸到烙铁头;温度:采用手动数字式温度设定一目了然,自动恒温控制方式。
    高度可靠的金属防静电模式设计,焊接敏感组件更安全。轻巧灵活,不占空间,温度,送锡速度,锡点大小可调。操控容易新手二小时熟练,可节省50%人力。为了健康请使用环保型无铅锡线。特别适合各类电子连接器,LED灯串,视频音频线插头,耳机线,电脑数据线,小型线路板及小型电子元器件在线束中间的焊接和对接等。最小可以焊0.1mm的焊锡丝,焊点精确度可达到0.5mm,使用目前世界最先进的四轴机械手,方便操作。在电声器件,汽车电子,数码消费电子方面得到很多应用。
    它可以提高您50%以上的工作效率,还能提高焊接的精密度,减少许多焊锡作业上的浪费,使本来需要两个人作业的工作,只需一个人就可以完成,是焊锡作业的首选产品。

产品特点
适用范围广;
可视性强,操作简单;
恒温效果好,焊接质量稳定;
步进电机驱动送锡器,送锡精度高;
焊接速度快,1.5点/sec可拖焊点焊;
多角度300°旋转,可实现复杂区域点焊接;
支持USB接口;
多项焊接平台供客户选择;

产品参数
电源/气源:220V AC 50Hz / 0.4~0.6Mpa(自动除锡用)
加热功率:150W / 200W(根据焊点不同可选)
温度范围及加热方式:常温~ 450°(高频涡流式)
电机控制轴数及送锡方式:四轴 / 可编辑送锡方式
焊接产品适用范围:160×280×60 mm (X×Y×Z)
轴动范围:X轴440 mm、Y轴300 mm、Z轴100 mm、U轴300°
轴动速度:X轴0.1~800 mm/s、Y轴0.1~800 mm/s、Z轴0.1~800 mm/s、U轴0.1~500 mm/s
重复位置精度:X轴±0.05 mm、Y轴±0.05 mm、Z/U轴±0.05 mm
分辨率:X轴±0.01 mm、Y轴±0.01 mm、Z/U轴±0.01 mm
负载重量:工作台 6 Kg、机台 3 Kg
控制速度方式:速度可设置
式教文件容量:128M(30个文件 单文件600个点)
控制及编程方式:运动控制器+触摸屏+教导式
使用环境:温度0~40°、湿度20%~90%
外形尺寸:630×528×680mm(L×W×H)
重量:约70Kg
该设备的同类别称有:智能数控焊锡机器人、半自动焊接设备、无铅自动焊锡平台等。
自动焊锡机

设备特色
1.防锡爆的送锡器ZSB(Geyan)可安装于全系列机种中
在精密送锡的同时,刀状齿轮在锡丝的侧面突出小防让助焊剂渗出,使焊锡过程中不会因助焊剂沸腾
而产生“锡爆”而保证焊接部位的清洁,也不会有助焊剂或是锡爆所产生的锡球影响到PCB板上其他的
敏感部件。
2.快速回温的TM烙铁头可安装于全系列机种为将来“无铅焊锡”的趋势所设计· 高精度的热电耦位于烙铁最前端。所以能感测到烙铁头前端温度的细微变化。
六秒钟之内即可达到300度。
卡式设计的烙铁头可快速更换并且方便容易。
烙铁形式多样化,可快速解决高难度焊锡工艺。
3.可直接吹氮气的卡式烙铁组
将氮气喷嘴与烙铁头整合于一体,可将预热之后的氮气由烙铁头尖端吹出,用少量的氮气就可以达到工艺要求。
4.具辅助送锡功能的RSP/RSL烙铁组
RSP以及RSL是专为自动焊锡所设计。
可透过调节定位零件的上下位置来调整烙铁尖端二次送锡的供料位置。第一段送锡可使烙铁头或是焊
接部位预先粘锡,可让焊接的结果更加快速、完美。

发展现状
    目前国内市场已经成功应用于汽车电子、数码、电子、电声、LCD、线路板等生产行业。
注意事项

    在焊锡操作过程中的注意事项,焊点不能过于饱和,应该处于三四点的中间,不然锡点过大就容易和旁边的焊点相互断路,锡要与元件脚呈小半圆形,这样焊出线路板整齐,也是最良好的。而且焊锡机引线不能太细太长,焊接时的电压降不得大于初始电压的5%,而且操作时要戴手套,防护眼镜等。焊锡机在使用过程中不要将烙铁嘴放到海棉上清洁,只需将烙铁嘴上的锡搁入集锡硬纸盒内,这样保持烙铁嘴之温度不会急速下降。最后,焊锡机每天用完后,先清洁,再加足锡,然后马上切断电源,这样有助于机器的使用寿命增长。
